AEI FORMATION OUEST

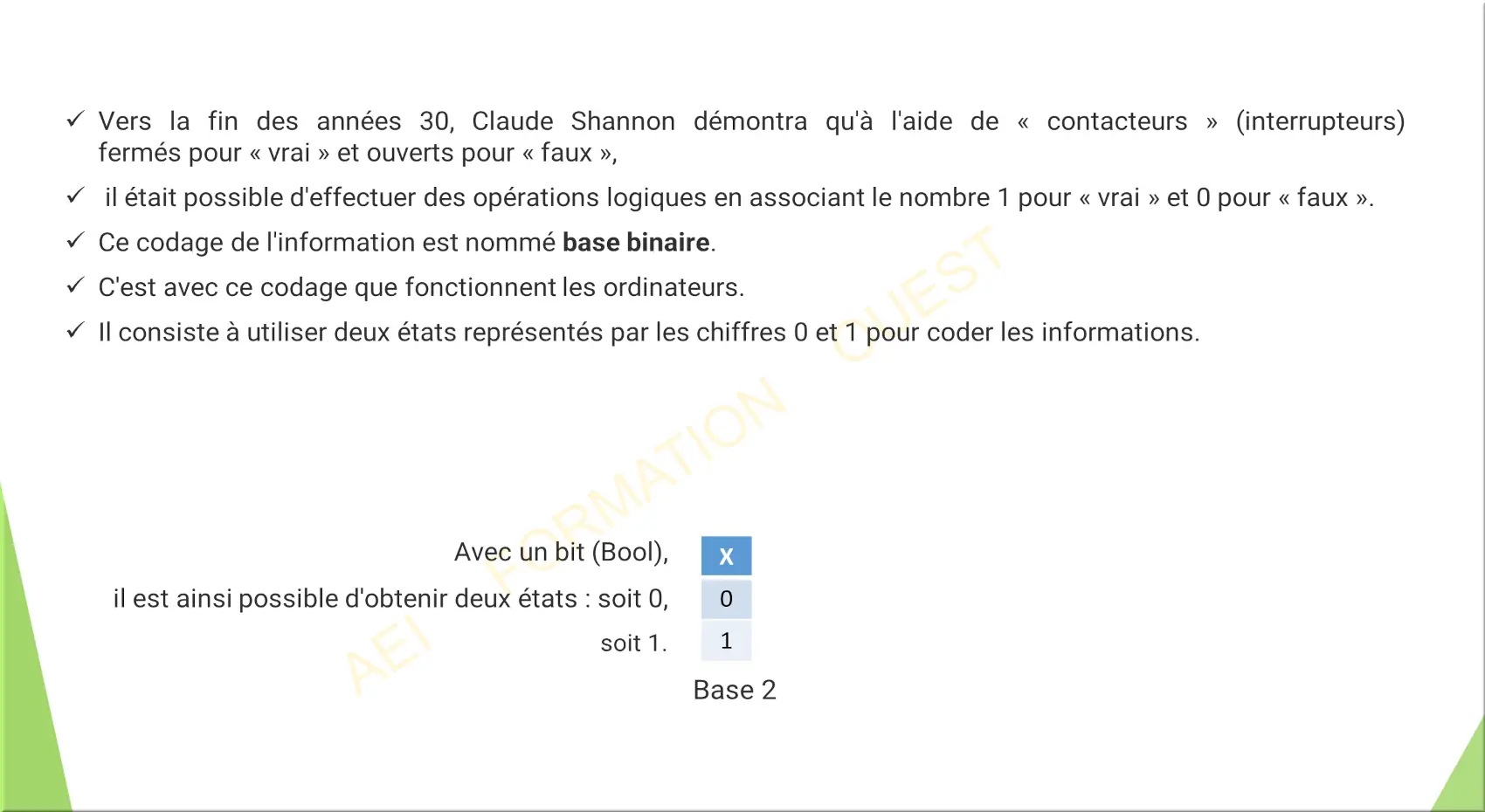

La base Binaire
AEI FORMATION OUEST

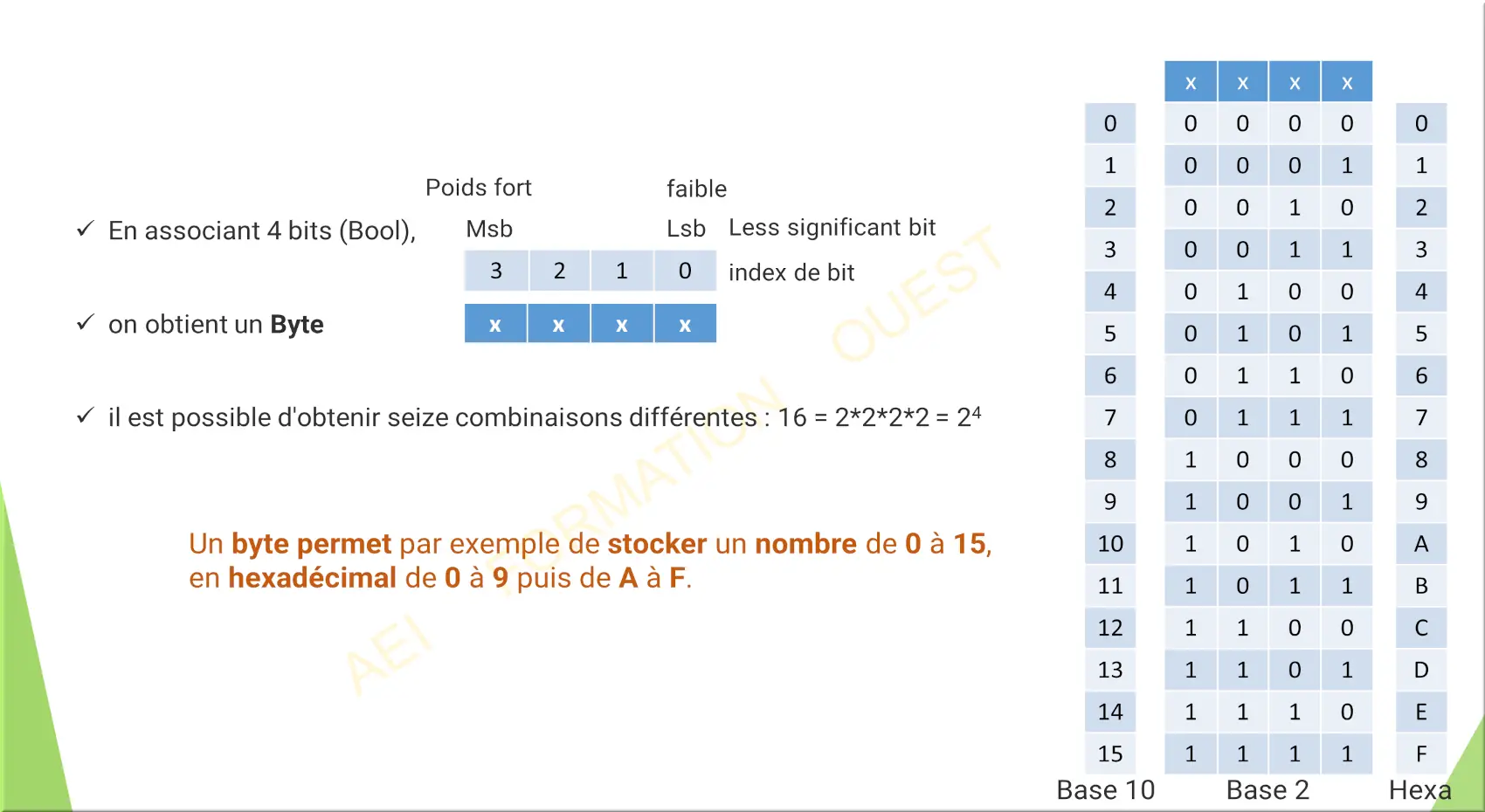

QUARTET
AEI FORMATION OUEST

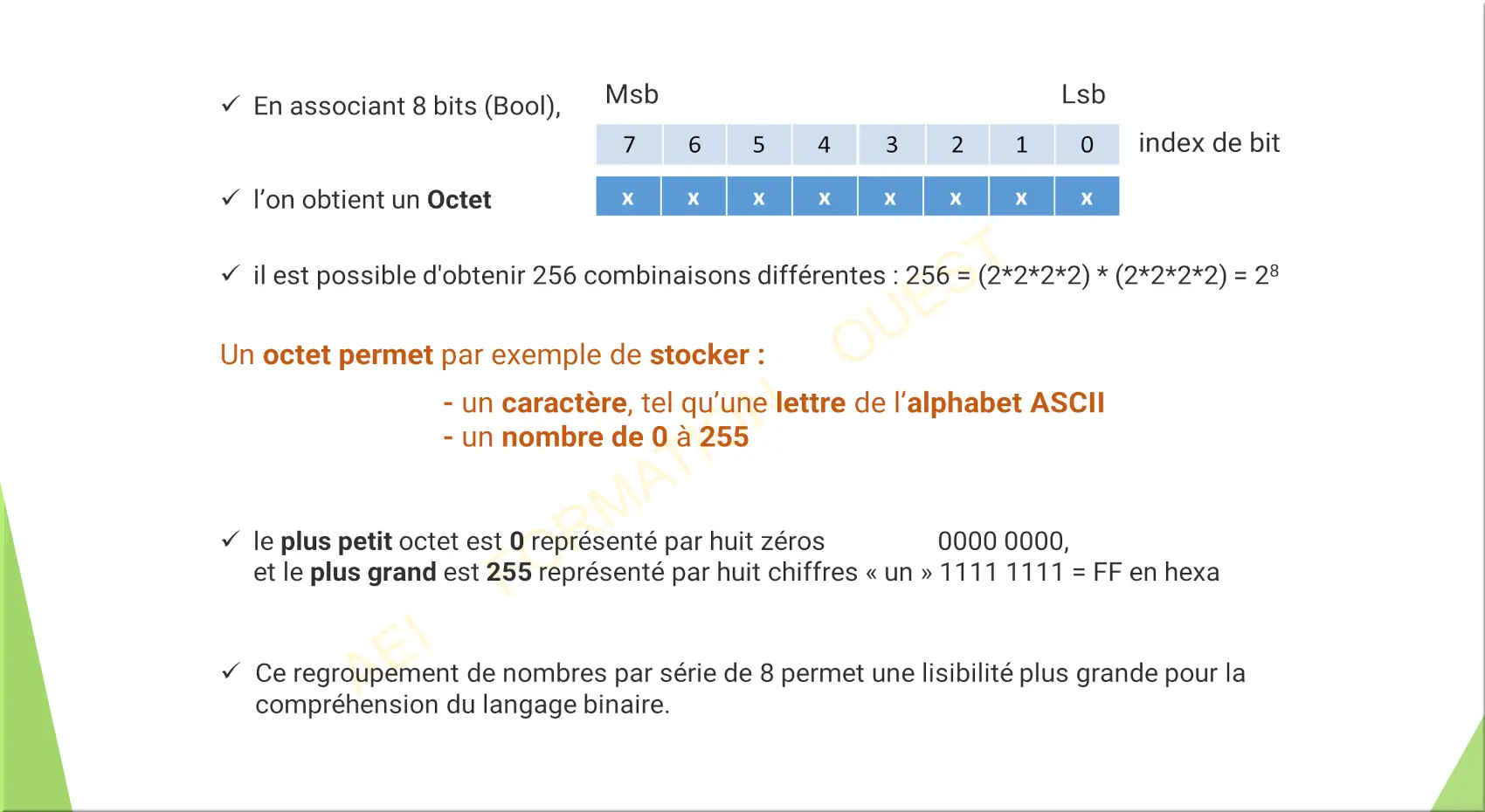

OCTET ou BYTE
AEI FORMATION OUEST

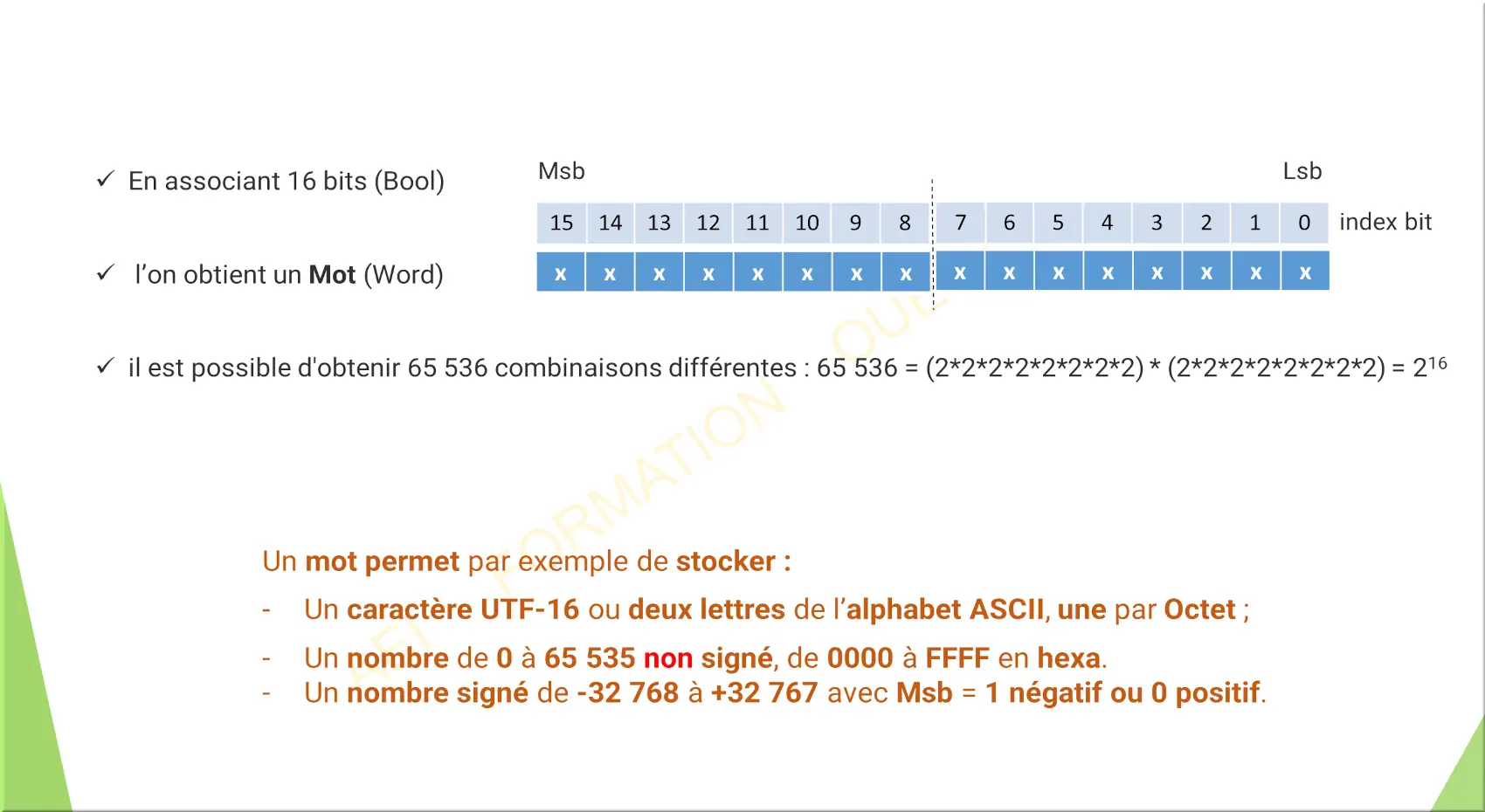

Mot (Word)
